線束端子高頻錫焊：非接觸局部加熱，替代傳統(tǒng)焊接的智能化解決方案

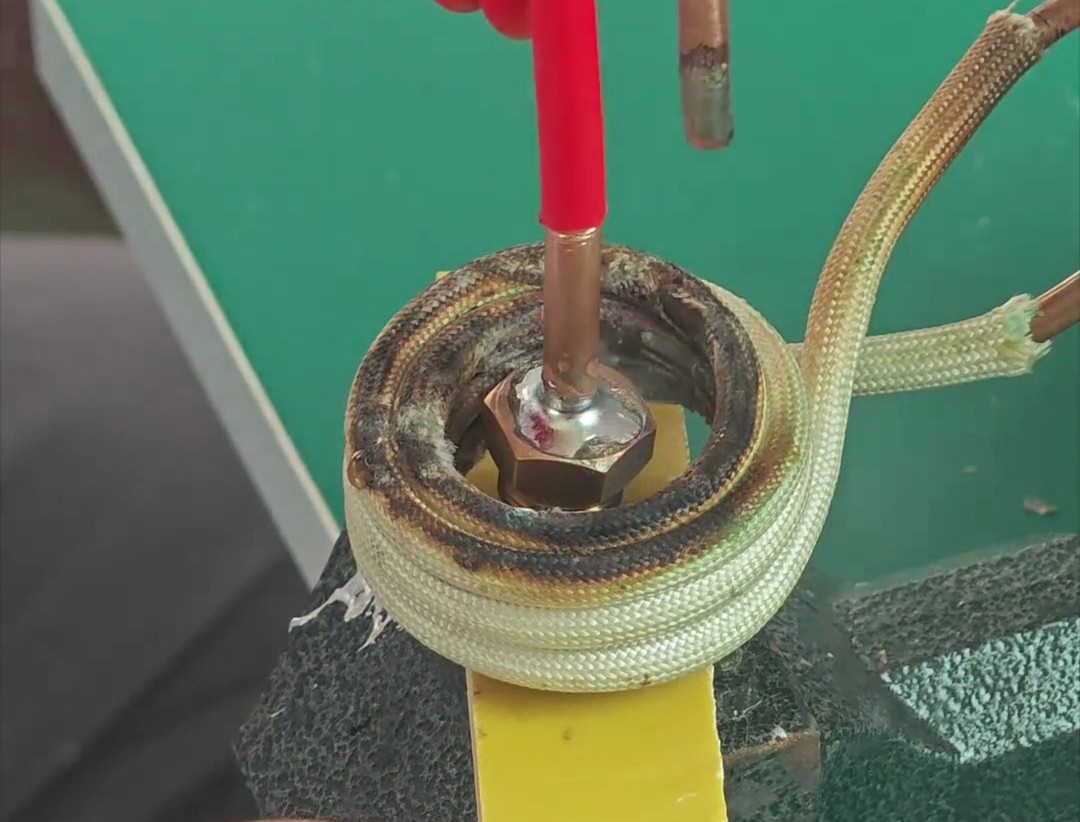

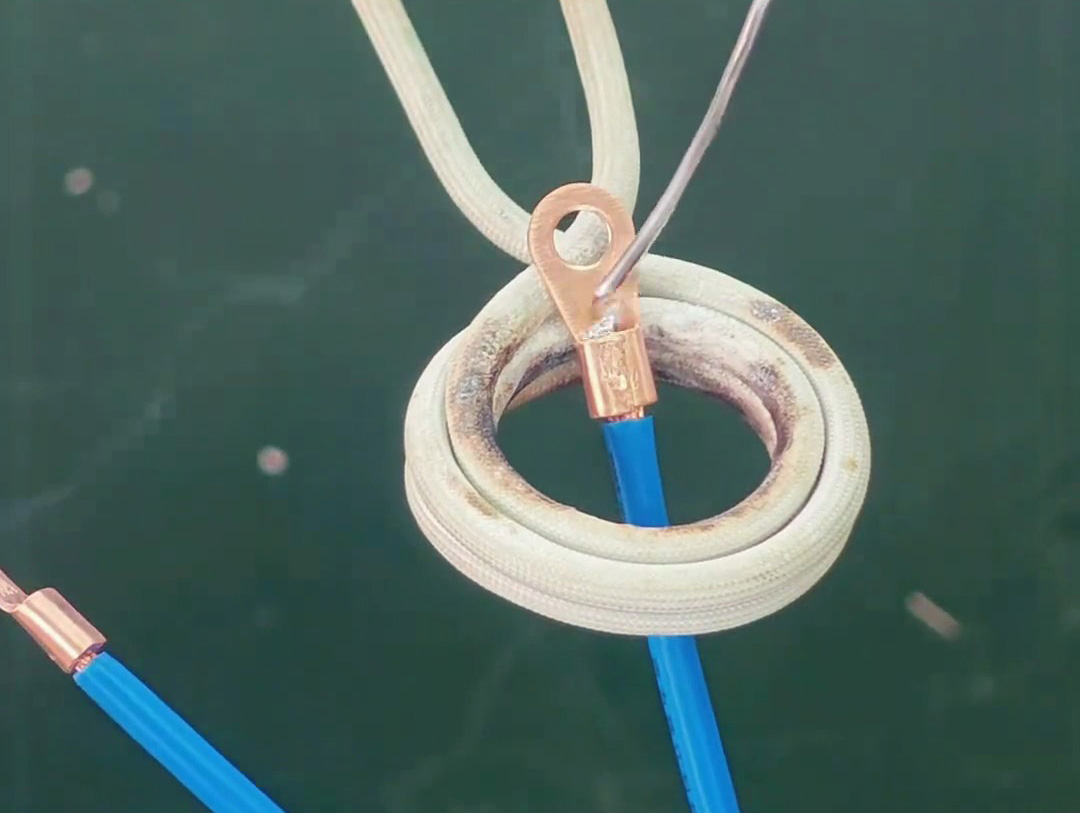

從工藝原理來看，高頻錫焊的 “精準(zhǔn)加熱” 特性徹底區(qū)別于傳統(tǒng)焊接。其核心邏輯是：將高頻感應(yīng)線圈套設(shè)在端子與電線的連接部位（端子為金屬材質(zhì)，可被感應(yīng)加熱；電線絕緣層為非金屬，不吸收磁場(chǎng)能量），線圈通以高頻電流后產(chǎn)生交變磁場(chǎng)，端子在磁場(chǎng)作用下內(nèi)部產(chǎn)生渦流并快速升溫，熱量傳導(dǎo)至預(yù)放置的焊錫（如錫絲、錫環(huán)），使焊錫熔化并填充端子與電線銅芯的間隙，完成焊接。整個(gè)過程中，熱量?jī)H集中在金屬端子（加熱溫度精準(zhǔn)控制在 230-280℃，匹配焊錫熔點(diǎn)），電線絕緣層（如 PVC、PE 材質(zhì)）因不參與感應(yīng)加熱，溫度始終低于耐受閾值（通常＜80℃），從根源上避免了傳統(tǒng)焊接中絕緣層燙傷、熔化的問題。

• 告別 “絕緣層損傷”，提升線束可靠性
  傳統(tǒng)電烙鐵焊接需將烙鐵頭直接接觸端子與電線，高溫烙鐵頭易誤觸絕緣層，導(dǎo)致絕緣層融化、開裂，后期使用中可能出現(xiàn)漏電、短路；火焰焊接（如瓦斯焊）的火焰溫度難以控制（通常＞800℃），不僅易燒損絕緣層，還可能導(dǎo)致端子過熱變形。而高頻錫焊的非接觸加熱模式，讓絕緣層與高溫源完全隔離，焊接后絕緣層完好無損，線束的電氣絕緣性能與使用壽命顯著提升，尤其適配汽車線束、新能源電池線束等對(duì)絕緣可靠性要求極高的場(chǎng)景。

• 擺脫 “效率低下”，適配批量自動(dòng)化生產(chǎn)
  電烙鐵焊接依賴工人手動(dòng)操作，單組端子焊接需 10-15 秒，且易因操作手法差異導(dǎo)致焊接質(zhì)量波動(dòng)；火焰焊接則需頻繁調(diào)整火焰大小，單件處理時(shí)間更長(zhǎng)。高頻錫焊可與自動(dòng)化設(shè)備（如機(jī)械臂、輸送線）結(jié)合，實(shí)現(xiàn) “上料 - 定位 - 加熱 - 焊接 - 下料” 全流程自動(dòng)化，單組端子焊接時(shí)間可縮短至 2-3 秒，效率提升 5-7 倍，且通過程序預(yù)設(shè)加熱參數(shù)（功率、時(shí)間），每一組焊接的焊錫浸潤(rùn)度、焊點(diǎn)強(qiáng)度完全一致，合格率超 99.5%，完美適配電子電器、航空航天領(lǐng)域的批量線束制造需求。

• 避免 “焊點(diǎn)虛接”，保障連接穩(wěn)定性
  電烙鐵焊接若溫度不足或加熱時(shí)間過短，易出現(xiàn)焊錫未完全熔化導(dǎo)致的 “虛接”，后期使用中焊點(diǎn)易因震動(dòng)、發(fā)熱脫落；火焰焊接則可能因受熱不均導(dǎo)致焊錫分布不均。高頻錫焊通過精準(zhǔn)控溫與局部加熱，確保焊錫充分熔化并均勻包裹電線銅芯與端子，形成致密的焊接接頭，拉拔強(qiáng)度較傳統(tǒng)焊接提升 30% 以上，能抵御汽車行駛、電機(jī)運(yùn)轉(zhuǎn)等場(chǎng)景的振動(dòng)與沖擊，減少后期故障風(fēng)險(xiǎn)。
