海拓高頻感應加熱：餐具生產線的 “棒料退火加速器”

在餐具（叉子、勺子）生產中，金屬毛坯棒料（多為不銹鋼或食品級鋁合金）的退火質量直接影響后續(xù)沖壓成型的順暢度與成品精度。某餐具生產線引入海拓高頻感應加熱設備，針對多根棒料實現連續(xù)、均勻的退火熱處理，為沖壓工序奠定 “易成型、少開裂” 的基礎，大幅提升生產線效率與成品合格率。

高頻退火適配餐具棒料的核心邏輯

• 連續(xù)批量加熱：設備與生產線輸送帶對接，多根棒料（通常 6-10 根并行）同步進入感應線圈，實現 “上料 - 加熱 - 退火 - 冷卻” 流水化作業(yè)，單小時可處理 800-1200 根棒料；

• 精準溫控：針對不銹鋼棒（如 304 不銹鋼）設定退火溫度 1050-1100℃，鋁合金棒設定 350-400℃，通過高頻電流（10-30kHz）使棒料自身生熱，3-5 秒內達到目標溫度，熱影響區(qū)均勻（徑向溫差≤±10℃）；

• 應力消除徹底：退火后棒料硬度降低 15-20HRC（不銹鋼從 HRC30 降至 HRC10-15），延伸率提升 20%，確保沖壓時能輕松折彎成叉子的齒部或勺子的弧形。

生產線中的高頻退火流程：從棒料到沖壓前的 “質改”

1. 多棒料并行退火工藝（以 6 根不銹鋼棒為例）

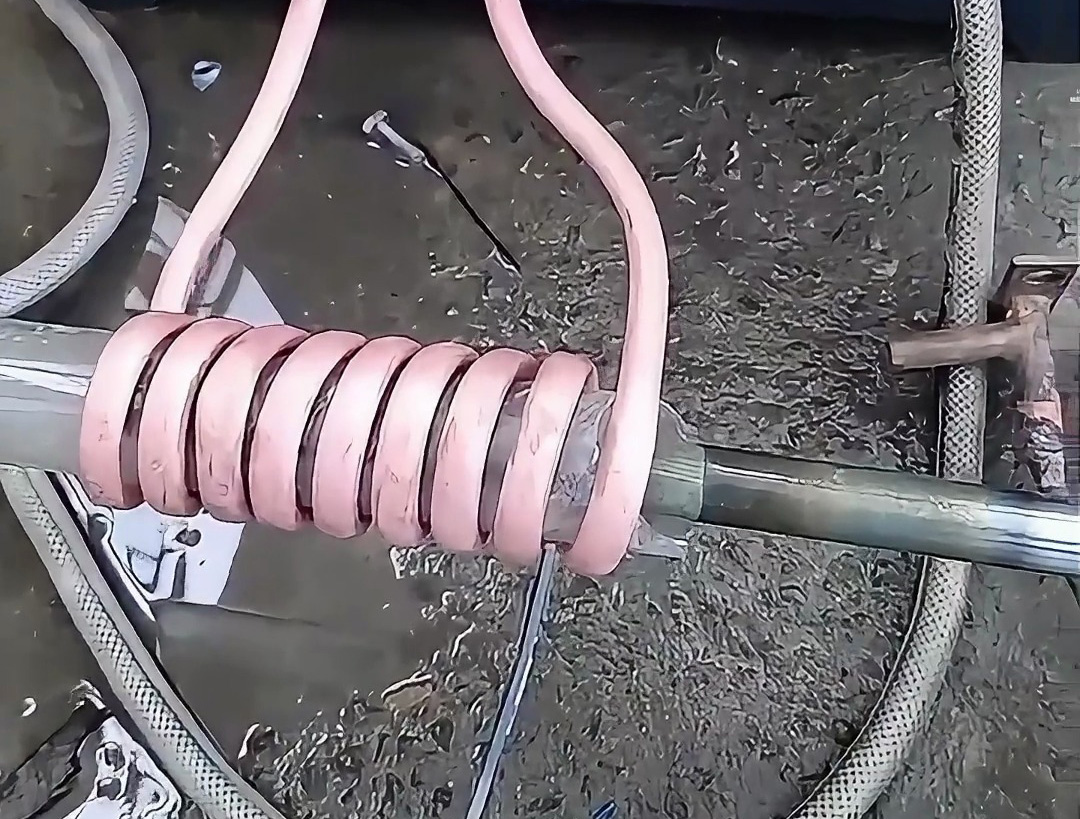

• 上料與定位：振動盤將棒料整理成平行排列，輸送帶以 1.5 米 / 分鐘的速度送入感應線圈（線圈內徑比棒料直徑大 5mm，確保均勻加熱）；

• 分段加熱：

• 預熱段（1 秒）：功率 30kW，棒料表面升溫至 500℃，激活內部應力釋放；

• 退火段（3 秒）：功率 45kW，快速升溫至 1080℃，保溫使奧氏體均勻化；

• 冷卻段（2 秒）：隨輸送帶進入水冷區(qū)，冷卻速度控制在 100℃/ 秒，避免晶粒粗大；

• 出料檢測：紅外測溫儀在線檢測棒料溫度（確保退火溫度達標），硬度計抽樣檢測（每小時抽測 10 根，確保硬度≤HRC15）。

2. 對后續(xù)沖壓工序的關鍵價值

• 減少模具損耗：退火后的棒料塑性好，沖壓時模具受力均勻，磨損率降低 30%（傳統(tǒng)未充分退火的棒料會導致模具刃口過早崩裂）；

• 提升沖壓效率：單根棒料沖壓成叉子 / 勺子基礎形狀的時間從 15 秒縮短至 8 秒，且無需中途停機修模，生產線節(jié)拍從 30 件 / 分鐘提升至 50 件 / 分鐘；

• 降低不良率：沖壓后折彎處開裂率從 8% 降至 1% 以下，形狀偏差（如勺子弧度不一致）減少 90%，大幅減少返工成本。

相比傳統(tǒng)退火的生產線適配優(yōu)勢
